Le modèle C4

Le modèle C4 est un modèle de représentation de l'architecture logicielle. Il est composé de 4 niveaux:

1. Contexte système
   • Considérer le système comme une boîte entourée d’utilisateurs, API, services tiers, etc.
   • But: comprendre qui/quoi interagit avec le système (information utile pour le client, les chefs de projet et les devs).
2. Conteneurs
   • Ce qu’il y a à l’intérieur du système: web apps, apps mobiles, bases de données, API, services en arrière-plan, bases de données, etc.
   • But: décomposer le système en unités déployables.
3. Composants
   • Définissez les blocs internes d’un conteneur (ex. les contrôleurs, les services, les routes, etc.).
   • But: montrer la structure interne (contrôleurs, services, utilitaires, etc.) utile pour les développeurs et pour définir l'architecture du code.
4. Code
   • Rarement utilisé, montrant la structure du code (classes, interfaces, fonctions, etc.).
   • But: utile pour les développeurs pour comprendre les détails d'implémentation.

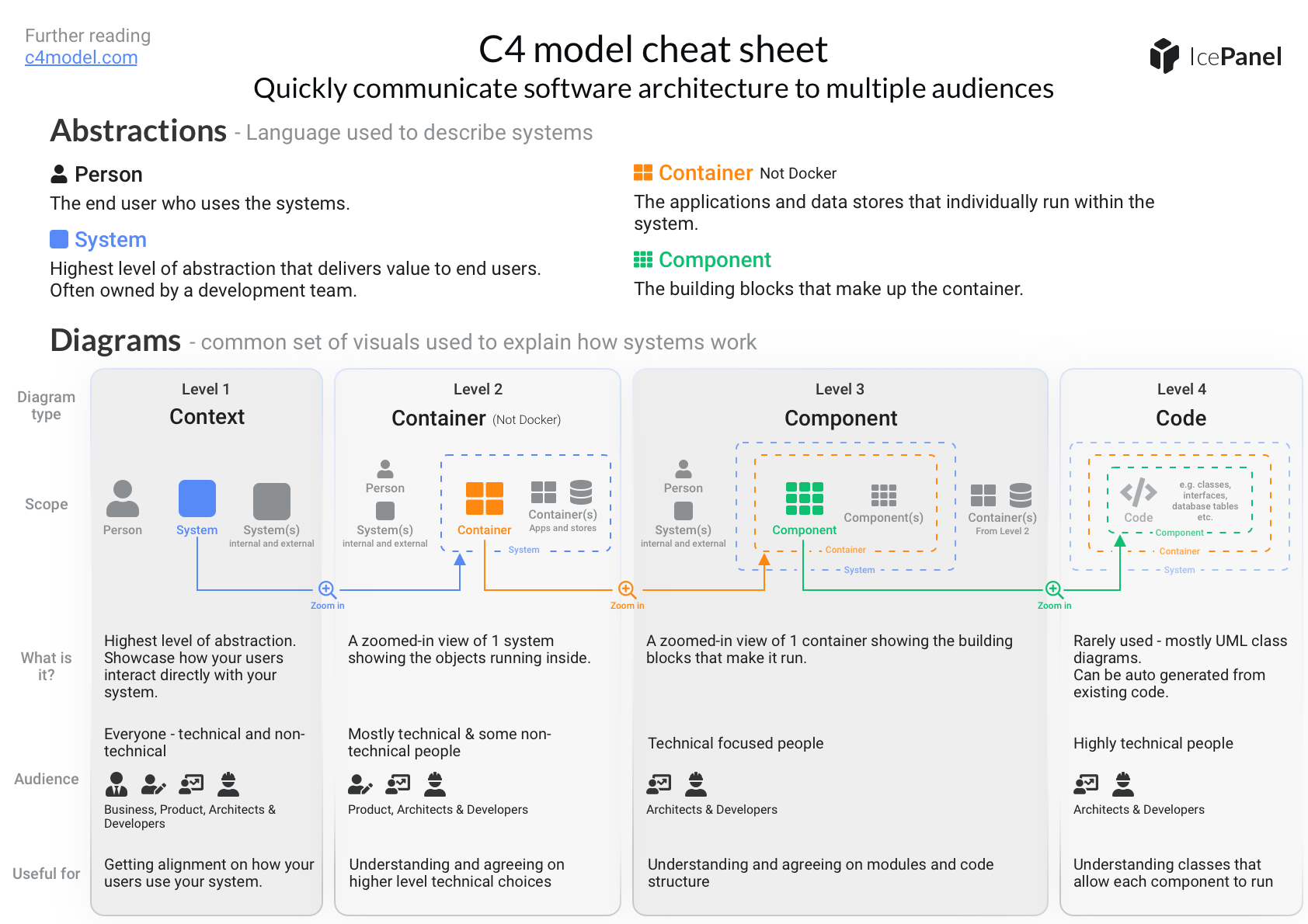

Voici une infographie résumant le modèle C4 (source: icepanel.io):

Voici quelques ressources pour en savoir plus:

• Le site de online.visual-paradigm.com propose des exemples de diagrammes C4 sur différents cas d'usage. Ils peuvent servir de base pour les katas.
• Making Sense of Software Architecture with the C4 Model, explique les différents niveaux du modèle C4.
• C4 model — a better way to visualise software architecture
• C4 Model. My experience + Example
